最新曝光的酷睿Ultra 200S内核细节显示，台积电几乎全面参与制造，据悉，Intel仅提供22nm基板，而该内核的具体性能和技术细节尚未公布，这一消息引发了业界对于未来酷睿处理器性能和制造模式的关注与讨论。
电脑知识网5月6日消息，代号Arrow Lake的酷睿Ultra 200S系列已经发布多时，我们终于看到了其内核布局的细节，包括不同模块的安排、具体的制造工艺和面积。

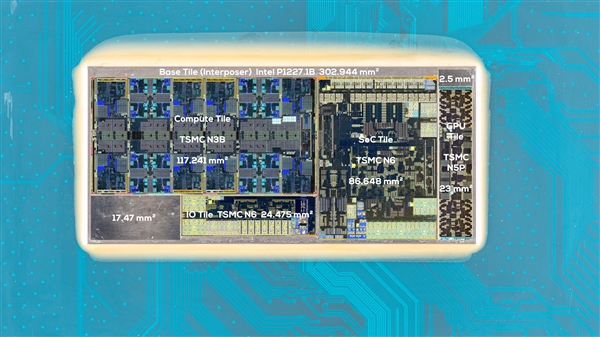

Arrow Lake采用了chiplet芯粒设计，分为四个不同模块，都是台积电制造，是首个几乎完全采用外部代工的产品。
Compute Tile计算模块：台积电N3B 3nm工艺，面积117.241平方毫米。
GPU Tile核显模块：台积电N5P 5nm工艺，面积23平方毫米。
SoC Tile系统单元模块：台积电N6 6nm工艺，面积86.648平方毫米。
IO Tile输入输出模块：台积电N6 6nm工艺，面积24.475平方毫米。
另外，角落里还有两个填充模块，用于补充与支撑整体结构，便于封装，面积分别为2.5平方毫米、17.47平方毫米。
所有模块之下是基板(中介层)，Intel 16工艺制造，也就是在原有22FFL 22nm基础上升级而来的(P1227.1B)，面积302.994平方毫米。

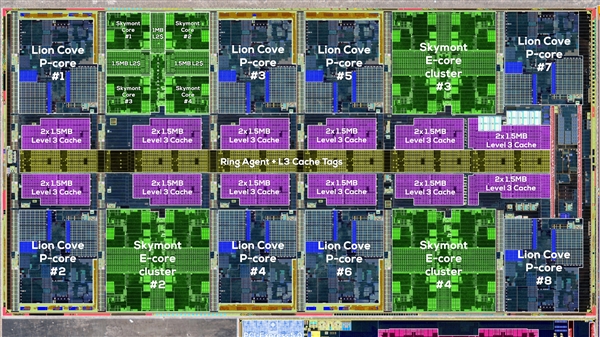

这是计算模块的具体布局，可以看到八个P核、16个E核，其中后者分为四个集群，与P核交错分布，都挂在中央的Ring Agent环形总线上。
二级缓存每个P核有3MB，每组四个E核共享4MB，并分为1.5MB、1.5MB、1MB三个部分，整体合计40MB。
三级缓存则是每个P核、每组E核有3MB，合计36MB。
核显模块相比于Meteor Lake上的几乎没变，还是四个Alchemist架构的Xe-LPG核心，每个核心内部有八组Dual-XVE计算引擎，还分布着不同规模的一二级缓存。

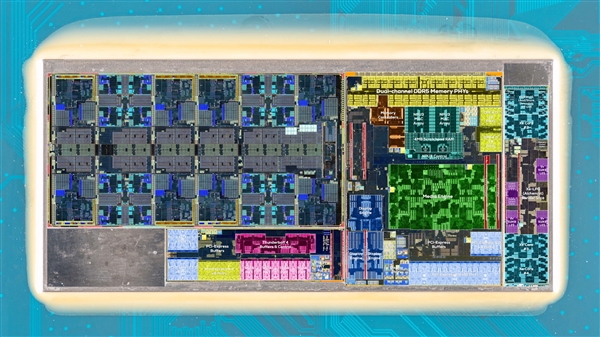

SoC模块比较复杂，包括第三代NPU引擎、DDR5内存控制器、媒体引擎、显示引擎、USB控制器、PCIe 5.0 x4/x12物理层。
IO模块就比较简单了，服务于雷电4和更多的PCIe，包括两组PCIe 5.0 x4物理层以及缓冲，PCIe 4.0 x8物理层，雷电4物理层、缓冲、显示物理层。
